点焊超神器

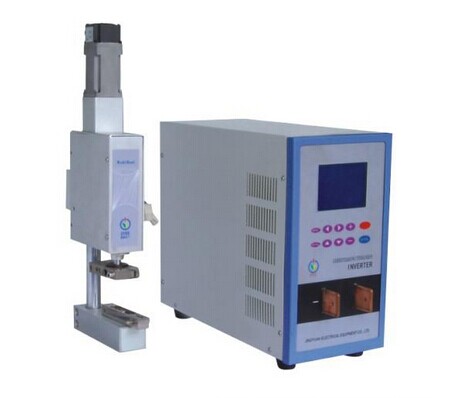

JY-2000中频逆变点焊机
详细介绍
|
逆变直流点焊机和电容储能焊机优劣势对比 |
||
|
|
逆变直流点焊机 |
电容储能点焊机 |
|
电流控制 |
焊接电流为脉动直流，无交流过零不加热工件的缺点。 每一个焊接周波为0.25毫秒（4kHz逆变频率），每0.25毫秒自动检测输出电流，保证了输出电流的一致性，避免了受电网波动影响，避免了虚焊的情况。 控制精度高，焊接时间可控制在N个周波。 |
电容贮能焊机将电容中储存的能量一次性释放给焊接回路，输出能量调节靠控制电容的充电能量完成，通常有调节充电电压和电容容量两种方法，输出电流为脉冲电流，时间不能通过电子控制来调节。电流控制相对差些。 |
|
长期稳定性 |
不需更换核心零部件，能保证长期电流输出的稳定和一致。保证了焊接的一致性。 |
核心部件电容器是消耗品，需要定期检测电容器的能量，就像充电电池、笔记本电池一样，用了一段时间后，同样充满电，但能量已经不一样了。需要更换电容器。 |
|
焊接速度 |
焊接速度快，实际每分钟输出焊点可达500个，最高可输出焊点每分钟可达1200个焊点。 完全可配套自动化焊接设备。 |
电容贮能焊机需要合理的电容充电过程（否则电容容易损坏），降低了生产速度。 |
|
节能效果 |
逆变焊机变压器工作在较高的频率（1-4kHz），损耗很小，直流输出改善功率因素，节能效果明显。 可节能50%以上。 |
电容贮能焊机的变压器实际工作在更低的频率，变压器铁心更大，损耗加大；电容充电回路也增加损耗。 |
|
设备体积与重量 |
逆变直流电阻点焊机变压器小、没有庞大的电容器组，设备较轻巧。 |
电容贮能焊机的变压器铁心大，储能电容也占据相当空间，设备笨重。 |
|
电极寿命 |
电极损耗小，可恒压 |
电极损耗较大 |
|
价格 |
价格稍贵（一次性投资） |
价格稍便宜。但定期需要更换电容器，功率大的电容器价格也较贵。 |
逆变直流点焊机焊接产品特点：
|
|
焊接产品特点 |
|
减少虚焊 |
有自动网压补偿功能，极大的减少虚焊和炸火现象。 |
|
减少对工件的损耗 |
焊接时间短，电流通过焊点的通电时间“几个毫秒——几十毫秒”，产生的热能不会传递到焊点的周围，减少了对工件或工件周边的损耗。 |
|
焊点好 |
焊点小，焊接牢固，氧化小，不发黑 |
产品规格：
|
型号 |
JY-02L JY-02AL |
JY-03 JY-03AL |
JY-04AL JY-04LB |
JY-06AL/AT |
JY-10AL/AT |
JY-20AL/AT |
|
输入电压 |
220V/380V |
220V/380V |
380V |
380V |
380V |
380V |
|
额定功率KVA |
6 |
10 |
12 |
16 |
25 |
45 |
|
最大输出电流（DCA） |
2000 |
3000 |
4000 |
6000 |
10000 |
20000 |
|
负载持续率% |
20 |
20 |
10 |
10 |
10 |
10 |
|
逆变频率KHZ |
4 |
4 |
4 |
1 |
1 |
1 |
|
焊接循环段 |
11 |
11 |
11 |
11 |
11 |
11 |
|
焊接脉冲数 |
3 |
3 |
3 |
3 |
3 |
3 |
|
缓升缓降 |
有 |
有 |
有 |
有 |
有 |
有 |
|
焊接规范数 |
20组 |
20组 |
20组 |
20组 |
20组 |
20组 |
|
外形尺寸 |
435*185*320 |
435*185*320 |
460*400*300 |
460*222*345 |
460*222*345 |
550x235x445 |
|
|
|
|
385*200*300 |
385*200*300 |
440x235x355 |
|
|
重量KG |
20.5 |
22 |
33 |
23.5 |
26 |
35 |
|
22 |
24 |
|
26.5 |
30 |
28 |
机器的特点
JYD液晶显示系列逆变式电阻焊电源的特点：
●直流输出。焊接电流为脉动直流（且波纹度小），无交流过零不连续加热工件的缺点，热量集中，提高了焊接热效率，对有色金属材料和一些难焊材料的焊接特别适合，焊接过程稳定、焊接质量显著提高。同时，电极寿命获得延长。
●由微控制器（MCU）控制，具有电流、电压、功率监控功能。
●逆变桥采用软开关技术，减小开关损耗，减小电磁干扰。
●具有电流失常、监控值超限、网压超限、过热等故障诊断与报警功能。
●逆变桥电流失常自动关断，增强系统保护。
●三段加热设定，带电流缓升缓降功能，时间宽范围设定（0－250ms或0－1s），适用复杂焊接过程需要。
●20组参数储存，方便多种焊接品种使用。
●240x128 LCD显示，同时显示多种内容。
●较强的外部通讯功能：焊接结束、故障、计数信号、RS-232数据通讯口（选配），便于自动焊使用。
●数据存储采用EEPROM，无电池寿命问题。
● 响应速度快。由于采用了较高的逆变频率（4kHz、1kHz），具体型号机器的逆变频率可查阅表1。通电时间控制周期为0.25ms或1ms，比通常交流焊机的20ms提高80或20倍，控制精度明显提高。与电容储能焊机相比，无需充放电，可控性明显增强，特别适合于精密件的焊接和高质量、高精度、高速度焊接。
精密点焊机适合什么产品焊接？
1、精密器件的焊接，一般交流焊机、储能焊机达不到焊接理想要求的；
2、对焊接工艺要求高；
3、要求焊接效果一致性高，要求美观；
4、要求没有虚焊。
精密点焊机应用哪些行业？
汽车电子、汽车零部件、电感、电阻、继电器、低压电器、电容器、电光源、传感器、电声、温控器、滤波器、微型电机、精密五金、FPC焊接、变压器、小家电、LED、电池、线束成型压方、助听器等等
精密点焊机适合什么材质焊接？
用心服务 真诚合作
提供免费试焊样品服务
